空调外壳注塑模具

久泰JMJT空调外壳注塑模具, 综合考虑塑料特性、结构要求、成型工艺等多方面因素。以下是核心设计要点：

一、产品结构分析与优化

1.壁厚均匀性

•空调外壳（如前面板、侧板）通常为薄壁结构（1.5-3mm），设计时需保证壁厚均匀，避免局部过厚导致缩痕、气泡，或过薄导致填充不足。

•若存在壁厚差异（如加强筋、卡扣处），需通过渐变过渡（斜率≤1:5）减少应力集中。

2.脱模斜度

•为避免产品脱模时刮伤或变形，需设置合理的脱模斜度：外观面斜度≥1°，非外观面≥0.5°；表面粗糙度越低（如高光面），斜度应适当增大（1.5°-2°）。

•带花纹或纹理的表面，斜度需增加 0.5°-1°，防止纹理被破坏。

3.加强筋与防变形设计

•外壳面积较大时，需设计加强筋（高度≤3 倍壁厚，间距≥2 倍壁厚）增强刚性，避免运输或装配时变形。

•筋条底部需做圆角（R≥0.5mm），防止应力开裂。

4.卡扣与装配结构

•空调外壳常通过卡扣与其他部件连接，卡扣设计需考虑模具可行性：

•卡扣倒钩角度≤45°，避免模具抽芯复杂；

•预留足够空间便于模具顶出机构或斜顶设计，防止卡扣成型后无法脱模。

二、材料适配性设计

•空调外壳常用材料为ABS（成本低、易成型）、HIPS（耐冲击）、PC/ABS 合金（耐高温、强度高），设计需匹配材料特性：

•流动性：ABS 流动性中等，模具流道需短而粗，避免复杂弯角；PC 流动性差，需增大浇口尺寸和注射压力，流道应更顺畅。

•收缩率：根据材料收缩率（如 ABS 收缩率 0.5%-0.8%）设计模具型腔尺寸，预留收缩余量，确保产品尺寸精度。

•热稳定性：PC 等材料对温度敏感，模具需优化冷却系统，避免局部过热导致材料分解变色。

三、型腔与分型面设计

1.型腔数量

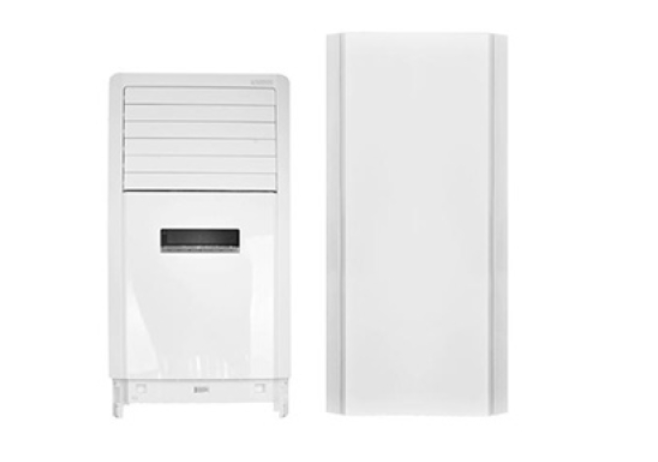

•小尺寸外壳（如空调室内机面板）可采用多型腔模具（2-4 腔）提高效率；大尺寸外壳（如柜机侧板）因注射量和模具尺寸限制，通常为单型腔。

•多型腔需保证流道平衡，确保各型腔填充均匀。

2.分型面选择

•分型面应尽量选在产品外观面的边缘或隐蔽处，避免留下分型线影响美观；

•确保分型面能顺利排气，且便于模具加工（如平面分型优于曲面）。

四、浇注系统设计

1.浇口类型与位置

•外观面优先采用点浇口（后期可切除，痕迹小）或潜伏式浇口（从非外观面进料）；

•浇口位置需避开卡扣、螺丝柱等受力部位，且确保塑料熔体流动路径短、阻力小，避免困气。

2.流道设计

•流道截面以圆形为佳（比表面积小，热量损失少），直径根据产品大小设计（通常 6-10mm）；

•多型腔模具需采用平衡式流道，确保各型腔同时充满。

五、冷却系统设计

1.冷却均匀性

•冷却水道需贴近型腔表面（距离 15-25mm），且围绕产品轮廓均匀分布，避免局部冷却不足导致变形或成型周期过长。

•壁厚较厚区域（如螺丝柱）需设置单独的冷却镶件或喷水管，加速冷却。

2.水道布局

•采用串联或并联水道，确保水流速度（1-2m/s）和压力稳定；

•水道进出口温差控制在 5℃以内，避免模具温差过大。

综上，空调外壳塑料模具设计需在外观质量、尺寸精度、成型稳定性与生产效率、成本之间找到平衡，同时兼顾材料特性和模具制造的可行性。
