汽车引擎盖碳纤维模具

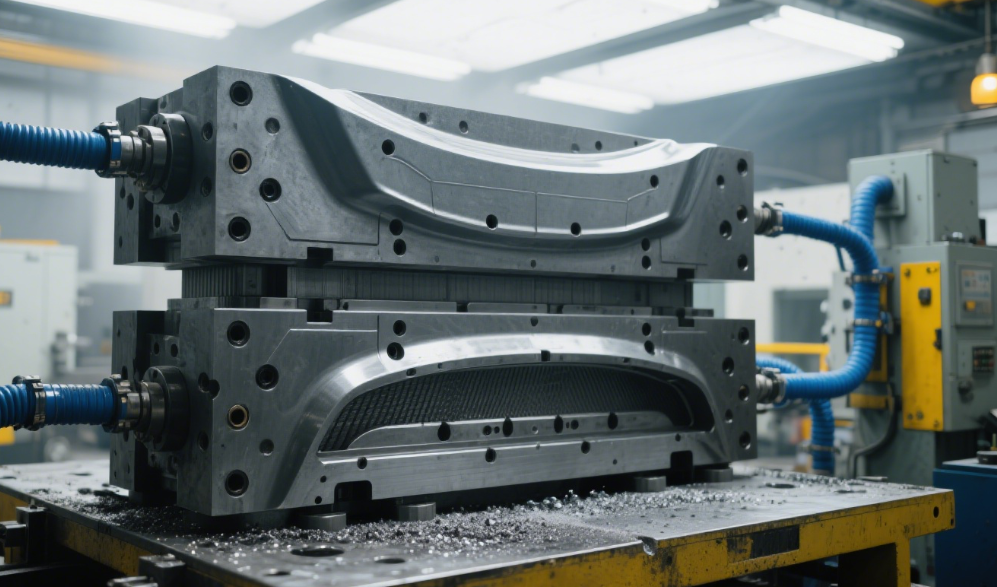

汽车引擎盖碳纤维模具是用于制造碳纤维汽车引擎盖的关键工具，其设计和制造质量直接影响引擎盖的性能和外观。以下是相关介绍：

一、模具材料

1.金属材料：常选用具有良好导热性和尺寸稳定性的材料，如铝合金或钢。铝合金模具重量轻、导热快，能提高生产效率，且加工性能好；钢模具则具有更高的强度和耐磨性，适合批量生产。

2.碳纤维复合材料：部分模具会采用碳纤维复合材料自身来制造，这种模具具有重量轻、强度高、热稳定性好等优点，能保证模具的尺寸精度和产品一致性，但成本相对较高。

二、模具结构

1.分体式结构：通常由内模和外模两部分组成，这种结构便于碳纤维预浸料的铺设和成型，同时也有利于模具的拆卸和产品的脱模。

2.真空袋配合结构：模具需要搭配真空袋使用，在成型过程中，通过真空袋抽出空气，使碳纤维预浸料各层紧密固结和粘合，确保产品质量。

三、制造工艺

1.设计与原型：工程师使用 CAD 软件进行模具设计，根据引擎盖的外形和尺寸要求，精确绘制模具的三维模型，确保模具的精度和可行性。

2.母模制作：通常使用木材或金属制作母模，作为碳纤维模具的参考模型。母模的表面质量和尺寸精度对最终模具的质量有重要影响，需要进行精细加工。

3.铺层与浸渍：将碳纤维织物层铺在母模上，并浸渍树脂，铺设过程中要小心对齐，避免出现褶皱、气泡等缺陷，确保碳纤维的方向和层数符合设计要求。

4.真空袋成型：将铺设好的模具密封在真空袋中，通过抽真空去除空气，并压实层叠结构，使树脂充分浸润碳纤维，形成高质量的模具表面。

5.固化：将模具放入高压釜或烤箱中，在一定的温度和压力下使树脂固化，形成最终的模具形状。固化过程需要严格控制温度、压力和时间等参数，以确保模具的性能。

6.后处理：模具固化后，需要经过打磨、抛光等后处理工序，去除表面的瑕疵，提高表面光洁度，并检查模具是否存在缺陷，确保其符合使用要求。

四、成型工艺

1.预浸料模压成型：将预先浸渍树脂的碳纤维预浸料铺设在模具中，经过加热加压固化成型。该工艺制品表面质量高，尺寸精度高，力学性能优异，常用于高性能跑车、赛车引擎盖的制造。

2.树脂传递模塑成型（RTM）：将干燥的碳纤维织物预成型体放入模具中，闭合模具后注入树脂，待树脂固化后脱模。此工艺可生产复杂形状零件，生产效率较高，制品质量稳定，适用于中高端汽车引擎盖的制造。

3.真空袋压成型：将碳纤维织物和树脂铺设在模具上，用真空袋密封后抽真空，利用大气压力使树脂浸润纤维并固化。该工艺模具成本低，可生产大型零件，但制品表面质量较差，生产效率低，常用于小批量生产或原型制作。
