汽车方向盘模具

模具类型

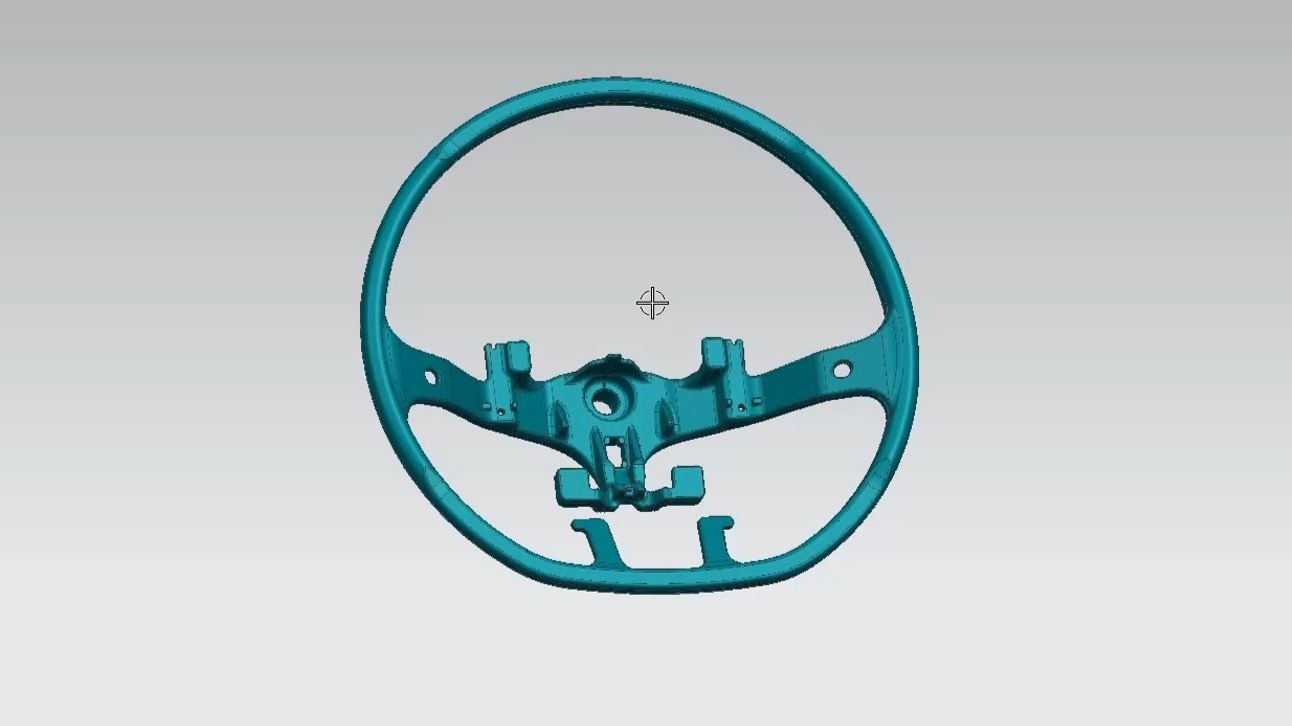

1.注塑模具：是汽车方向盘制造中常用的模具类型。通过将热熔性塑料原料注入模具型腔，在一定压力和温度下冷却成型，可制造出各种复杂形状和外观的方向盘，如带有不同纹理、装饰条的方向盘外壳。

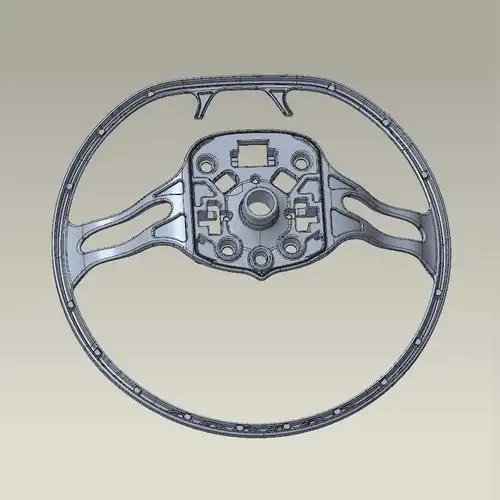

2.压铸模具：主要用于制造方向盘的金属骨架，如铝合金、镁合金等材质的骨架。将液态金属在高压、高速条件下填充模穴，并在高压下冷却成型，能够赋予骨架精密的结构和较高的强度。

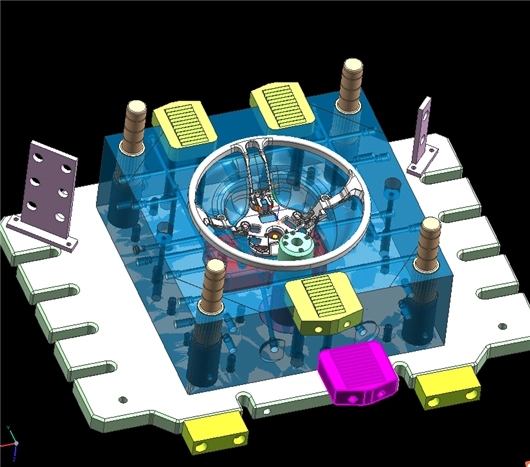

结构组成

1.上模组件：包括上基座和上模具，上基座的下表面中央设有上放置槽，上模具安装在上放置槽内，且上模具的下表面设有上模腔，上基座和上模具内贯穿设有与上模腔连通的注料口，用于注入塑料或金属等材料。

2.下模组件：由下基座和下模具组成，下基座的上表面中央设有下放置槽，下模具安装在下放置槽内，其与上模组件的上模腔配合形成完整的型腔，以塑造出方向盘的形状。

3.驱动组件：通常由推杆电机等组成，安装在支撑架上，与上模组件连接，能够带动上模组件上下移动，实现上模组件与下模组件之间的扣合及脱离，完成合模和开模动作。

4.脱模组件：位于下模组件的下方，用于在方向盘成型后将其顶出模具，方便取出成品，如广东泰安模塑的专利模具中设置的弹性顶出组件，可有效避免产品粘模的情况发生。

5.冷却组件：上模组件和下模组件内均设有制冷组件，如冷却管道、冷却套等，通过循环流动的冷却液对模具进行冷却，使注入的材料快速冷却成型，提高生产效率和产品质量。

材料选择

1.模具钢：如 P20 钢，具有良好的切削加工性能、抛光性能和一定的耐磨性，能够满足汽车方向盘模具的制造精度和使用寿命要求，常用于制造注塑模具的模仁等关键部件。

2.铝合金：对于一些要求轻量化且生产批量不大的方向盘模具，铝合金材料具有密度小、导热性能好的优点，可以缩短模具的冷却时间，提高生产效率。

3.热作模具钢：在压铸模具中，热作模具钢如 H13 钢应用较为广泛，它具有良好的热强性、热疲劳性能和韧性，能够承受压铸过程中的高温、高压和冲击载荷。

设计要点

1.形状精度设计：汽车方向盘的形状复杂，且对尺寸精度和表面质量要求较高。模具设计时需要精确计算和设计型腔尺寸，考虑收缩率等因素，以确保成型后的方向盘符合设计要求，如轮辐的尺寸、弧度，以及中央气囊安装区域的精度等。

2.流道设计：合理的流道设计对于材料在模具内的均匀填充至关重要。例如，改变原有流道的汽车方向盘模具，通过优化流道形状和布局，使热熔性原材料能够更均匀地填充注塑腔，避免出现充模不满、熔接痕等缺陷，同时还能减少废料的产生。

3.脱模设计：由于方向盘的结构特点，脱模设计需要特别考虑。如采用顶针、推板等多种脱模方式相结合，确保在开模时能够顺利将方向盘从模具中顶出，且不会对产品造成损坏。

制造工艺

1.机械加工：通过数控加工中心等设备对模具材料进行铣削、钻孔、镗孔等加工操作，以精确制造出模具的各个部件，保证模具的尺寸精度和表面质量。

2.电火花加工：对于一些形状复杂、难以通过机械加工直接完成的部位，如模具的深槽、窄缝等，可以采用电火花加工的方法进行成型加工。

3.表面处理：为了提高模具的耐磨性、耐腐蚀性和脱模性能，需要对模具表面进行处理，如氮化处理、镀硬铬处理等，可延长模具的使用寿命，同时使成型后的方向盘表面更加光洁。
